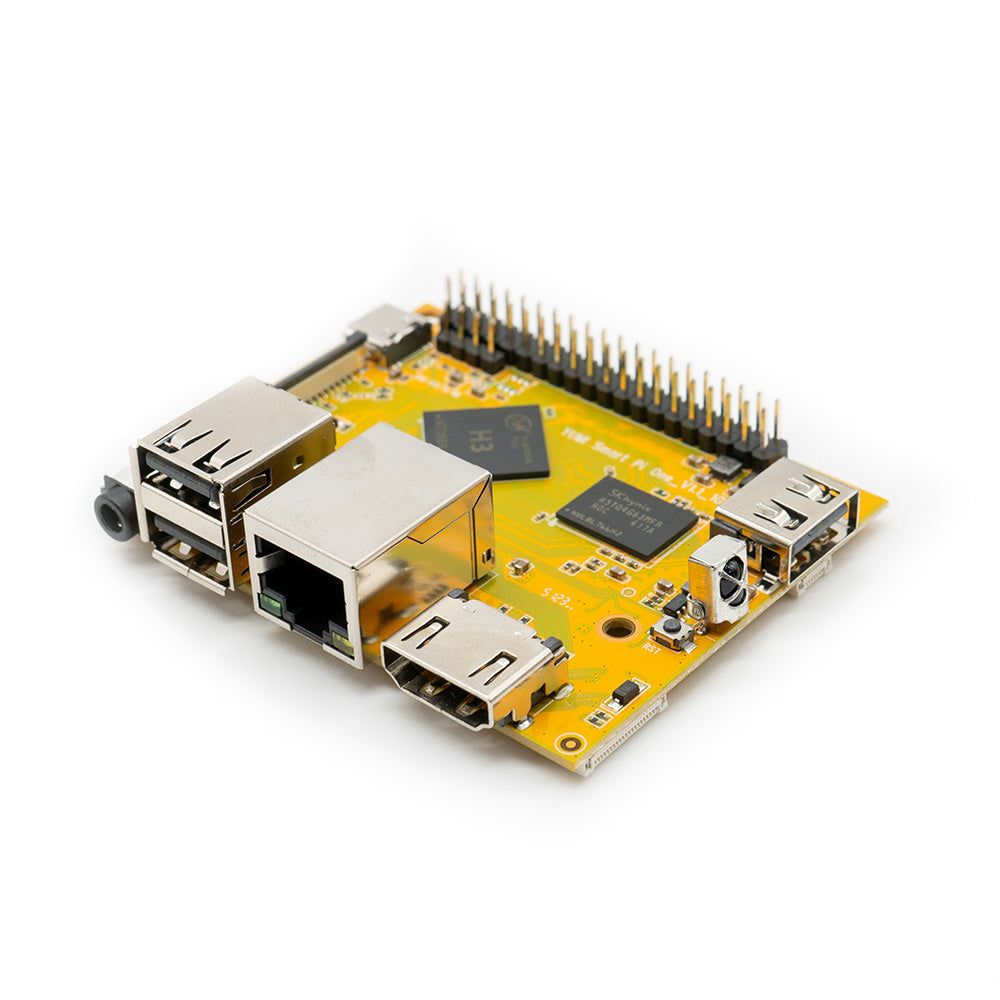

Le YUMI SMART PI ONE 1G : Un Univers de Possibilités pour Chaque Passion
Le YUMI SMART PI ONE 1G est un trésor de polyvalence et de puissance pour les amateurs de DIY de tous horizons. Avec sa capacité à exécuter Debian 12 (Ambiant), ce nano ordinateur SBC ouvre la porte à une infinité de projets passionnants. Voici quelques idées créatives et pratiques pour exploiter pleinement le potentiel de votre YUMI SMART PI ONE 1G :
Le YUMI SMART PI ONE 1G est une plateforme exceptionnelle qui s'adapte à vos passions et à vos besoins. Que vous soyez un passionné de jeux vidéo, un bricoleur en domotique, un développeur informatique, ou simplement quelqu'un qui aime expérimenter avec la technologie, il y a toujours un projet passionnant à réaliser avec ce nano ordinateur versatile et puissant. Laissez libre cours à votre imagination et découvrez tout ce que vous pouvez créer avec le YUMI SMART PI ONE 1G !
Processeur | Allwinner H3, Quad-core Cortex-A7@1.3GHz |
GPU | Mali400MP2@600MHz,Supports OpenGL ES2.0 |
DDR3 RAM | 1GB |
Connectivity | 10/100M Ethernet |
Audio | 3.5mm audio jack/Via HDMI |
Microphone | Onboard microphone |
IR Receiver | Onboard IR receiver |
USB Host | USB 2.0 x 3 Type A |
MicroSD Slot | 1 |
MicroUSB-C | for data transmission and power delivery input, OTG |
Video Output | 4K HDMI 1.4 1080P, CVBS |
DVP Camera Interface: 24pin | 0.5mm pitch FPC seat |
Debug Serial Port | 4Pin, 2.54mm pitch pin header |
GPIO | 2.54mm spacing 40pin, compatible with Raspberry Pi's GPIO. It includes UART, SPI, I2C, IO etc |
User Key | GPIO Key x 1, Reset x 1 |
PC Size | 72 x 60.mm |
Power Supply | DC 5V/2A ou POWER DELIVERY CHARGER |
Working Temperature | -0℃ to 40℃ (temperature processeur maximum 100°C) |
OS/Software | Debian 12 ( Ambiant ), Ubuntu jammy d'autres a venir |
Pin# | Name | Linux gpio | Pin# | Name | Linux gpio |
1 | SYS_3.3V | 2 | VDD_5V | ||
3 | I2C0_SDA/GPIOA12 | 4 | VDD_5V | ||
5 | I2C0_SCL/GPIOA11 | 6 | GND | ||
7 | GPIOG11 | 203 | 8 | UART1_TX/GPIOG6 | 198 |
9 | GND | 10 | UART1_RX/GPIOG7 | 199 | |
11 | UART2_TX/GPIOA0 | 0 | 12 | GPIOA6 | 6 |
13 | UART2_RTS/GPIOA2 | 2 | 14 | GND | |
15 | UART2_CTS/GPIOA3 | 3 | 16 | UART1_RTS/GPIOG8 | 200 |
17 | SYS_3.3V | 18 | UART1_CTS/GPIOG9 | 201 | |
19 | SPI0_MOSI/GPIOC0 | 64 | 20 | GND | |
21 | SPI0_MISO/GPIOC1 | 65 | 22 | UART2_RX/GPIOA1 | 1 |
23 | SPI0_CLK/GPIOC2 | 66 | 24 | SPI0_CS/GPIOC3 | 67 |
25 | GND | 26 | SPDIF-OUT/GPIOA17 | 17 | |
27 | I2C1_SDA/GPIOA19/PCM0_CLK/I2S0_BCK | 19 | 28 | I2C1_SCL/GPIOA18/PCM0_SYNC/I2S0_LRCK | 18 |
29 | GPIOA20/PCM0_DOUT/I2S0_SDOUT | 20 | 30 | GND | |
31 | GPIOA21/PCM0_DIN/I2S0_SDIN | 21 | 32 | GPIOA7 | 7 |
33 | GPIOA8 | 8 | 34 | GND | |
35 | UART3_CTS/SPI1_MISO/GPIOA16 | 16 | 36 | UART3_TX/SPI1_CS/GPIOA13 | 13 |
37 | GPIOA9 | 9 | 38 | UART3_RTS/SPI1_MOSI/GPIOA15 | 15 |
39 | GND | 40 | UART3_RX/SPI1_CLK/GPIOA14 | 14 |
Pin# | Name |
1 | GND |
2 | VDD_5V |
3 | UART_TXD0/GPIOA4 |
4 | UART_RXD0/GPIOA5/PWM0 |
Pin# | Name | Description |
1, 2 | SYS_3.3V | 3.3V power output, to camera modules |
7,9,13,15,24 | GND | Gound, 0V |
3 | I2C2_SCL | I2C Clock Signal |
4 | I2C2_SDA | I2C Data Signal |
5 | GPIOE15 | Regular GPIO, control signals output to camera modules |
6 | GPIOE14 | Regular GPIO, control signals output to camera modules |
8 | MCLK | Clock signals output to camera modules |
10 | NC | Not Connected |
11 | VSYNC | vertical synchronization to CPU from camera modules |
12 | HREF/HSYNC | HREF/HSYNC signal to CPU from camera modules |
14 | PCLK | PCLK signal to CPU from camera modules |
16-23 | Data bit7-0 | data signals |
